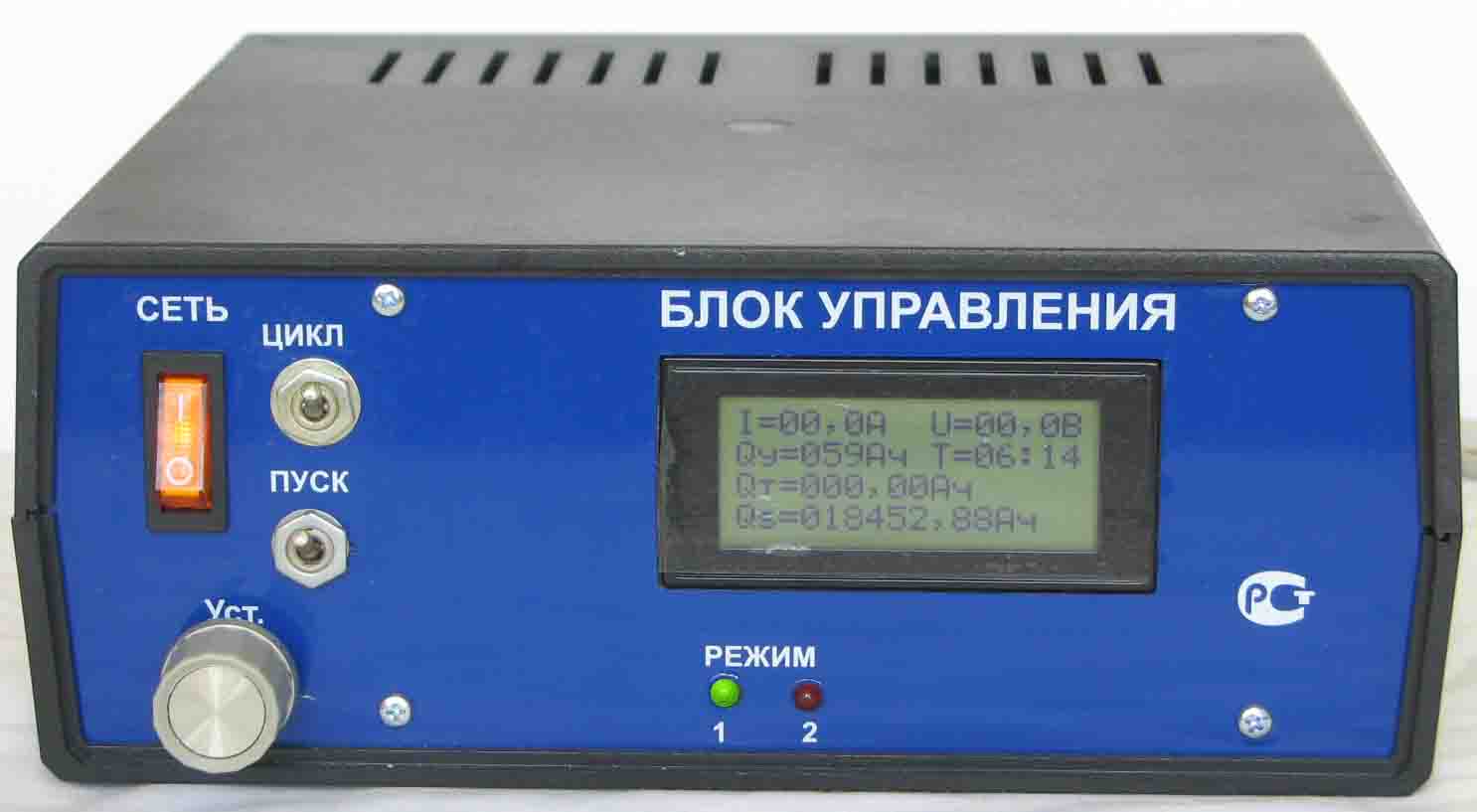

Счетчик
ампер-часов.
Индицирует ток и напряжение на электродах. Позволяет установить требуемую
величину ампер-часов.Индицирует текущее значение
ампер-часов. При достижении значения установленной величине блок выдает
сигнал на отключение тока. |
![]() |
Блок
управления натяжением полотна получает сигнал с тензо-датчика. Оператор устанавливает
необходимую величину натяжения полотна. Выходным сигналом является напряжение
от 0 до 10вольт для управления пневмоклапаном или сигнал от 0 до 60 вольт для
управления порошковой электромуфтой. |
Счетчик ампер-часов измеряет величину напряжения на шунте и преобразует ее в величину тока, протекающего через шунт. Величина тока отображается на табло. Также на табло отображается напряжение на электродах и время цикла. С помощью ручки УСТАНОВКА оператор задает величину заряда для конкретного процесса электролиза, выраженную в ампер-часах. При достижении заданной величины включается звуковой сигнал и вырабатываются дополнительные сигналы, которые могут быть использованы для включения или выключения различных исполнительных устройств. Вид необходимого сигнала определяется ЗАКАЗЧИКОМ.
Блок управления натяжением полотна(блок
контроля натяжения полотна) может быть использован как составная часть
оборудования для работы с рулонными материалами. Сигнал с тензодатчика
(величина сигнала зависит от типа тензодатчика) используется блоком для оценки
величины натяжения полотна. С помощью ручки УСТАНОВКА оператор вручную задает
требуемую величину натяжения. При повороте
ручки УСТАНОВКА меняется величина напряжения, которое подается на тормозную электромуфту. Блок имеет встроенный источник для
питания тензодатчика, напряжение которого зависит от типа тензодатчика. Чаще
всего в системах контроля натяжения полотна
используются электромуфты на напряжение от 0 до 24В.
При первоначальном включении блок запоминает в памяти величину
натяжения полотна и при смене рулона оператору не требуется повторно
устанавливать величину натяжения полотна.
Все параметры блока определяются ЗАКАЗЧИКОМ, исходя из имеющегося у него
оборудования.
Каждый блок делается конкретно для ВАС.
Блок контроля натяжения полотна может работать в системах, где сигнал натяжения полотна снимается с переменного резистора(плавающий вал). Блок контроля натяжения полотна обеспечивает питание этого резистора напряжением 5В.
